北京奧運會超大LED顯示屏之RI設備應用
編輯：清風 [ 2010-4-14 8:51:24 ] 文章來源：LED大屏網
2008年8月8日北京奧運會開幕,開幕式上一幅展現中華五千年歷史的畫卷在厚重的古琴聲中打開。這使用了迄今世界上最大的地面全彩色LED顯示屏，由利亞德，金立翔公司共同施工完成，其中大屏幕的亮度、色度的一致性校正采用了Cybernet提供的RI逐點校正技術（PM-LED C ）。
LED顯示屏以其亮度高、壽命長、能耗低等優點而備受青睞，在廣場、體育館等公眾場合LED顯示顯示屏更是必不可少。LED顯示顯示屏技術亦突飛猛進的發展。
LED顯示屏由LED燈制作，然而由于LED制造過程決定了LED亮度和色度的極大不同，從而根本上導致了LED顯示屏亮度、色度的不一致。
1. 眾所周知用同樣的電壓、電流點亮同一批次的LED燈，LED燈的亮度、色度也不一致， 因此直接用LED制成LED顯示屏，是不可能得到亮度、色度一致的LED顯示屏（即使不考慮裝配誤差）。
2. 同時LED燈的亮度會隨著時間的流逝而衰減，也是造成LED顯示屏亮度、色度不一致的原因。 普通的LED測量結果顯示：
o 6個月的持續使用紅色LED亮度衰減8%
o 綠色LED亮度衰減近似為紅色LED亮度衰減的2倍
o 藍色LED亮度衰減近似為紅色LED亮度衰減的4倍
結果是白色亮度衰減40%，并且白平衡顏色向紅色傾斜
目前針對LED顯示屏的亮度、色度一致性校正有下面三種方法：
本圖片由北京利亞德電子科技有限公司提供
• 分級
LED顯示屏制造商采取根據亮度和色度分級的方法來提高LED顯示屏的一致性，然而分級是一個非常耗時和昂貴的過程，分級的要求越嚴，成本越高。
• 電流調節
LED 制造商可以通過調節電源或模塊上的可變電阻器來調節電流，更多的電流產生更亮的LED。然而不幸的是，調節電流會改變LED的顏色。這種方法可以使所有的模塊擁有一致的亮度，但不能調節顏色的差別，而且這種方法只能應用在模塊級的校正，由于顯示屏上有非常大量的LED，不可能做到象素級的校正。
• 脈寬調制（PWM）校正
PWM不同于電流校正，因?yàn)殡娏餍Ｕ龝?huì)改變顏色，PWM通過LED高速的閃動（或亮 或滅）運作。人眼不能察覺到LED快速的閃動，每次閃動的時間（脈沖寬度）確定亮度。
想象你設計一個LED顯示顯示屏，你需要選擇LED的最大輸出為2000nit，波長為534nm。 當綠色視頻信號為50%時綠色顯示為1000nit，色坐標為Cx=.220, Cy=.681

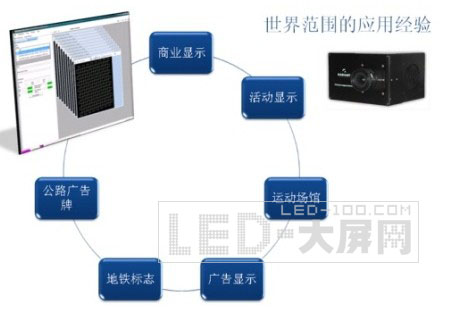

Radiant Imaging 是一家在光和顏色測量、分析領域有著15+年的公司。在 2002年 Radiant Imaging 開發了使用CCD 相機執行像素級 PWM (pulse width modulation) 校 正LED顯示屏的解決方案——PM-LED C。
1. PM-LED C如何校正LED顯示屏
2. PM-LED C 校正: 樣品結果
o 亮度不同的改進
從 > 30% 像素級到 < 3% 像素級
o 顏色不同的改進達到預先的設定值，由預先設定的變化界限
o 色域的改進Color gamut improvement
達到目標色域 (在可達到的LED色域范圍內)
3. PM-LED C 使用PWM原理校正LED顯示屏的優點
o 提高了最終消費者的感受
改良了顯示屏的外觀
改良顯示屏與顯示屏之間的一致性
o 提高了產品 質量
o 提高了客戶服務
客戶地點現場校正
o 降低了生產成本
通過不嚴格的分級
結束語
• LED 顯示屏校正對于LED顯示屏是非常重要的
• PM-LED C 系統能最優化LED顯示屏的展現
• 這是最有效的方法來保證LED顯示屏的展現特性和質量
• Radiant Imaging 公司擁有工廠內和現場校正的LED顯示屏校正系統
